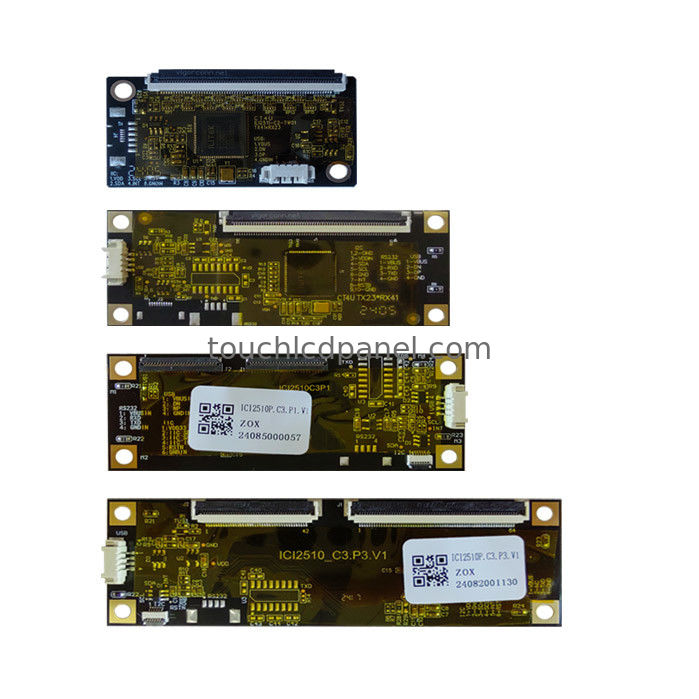

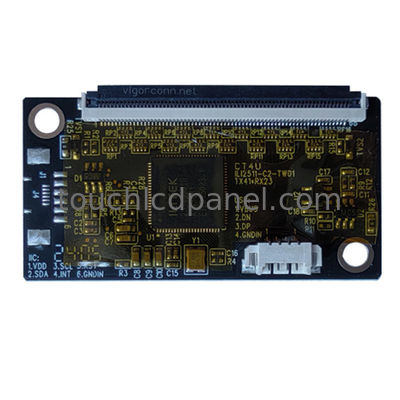

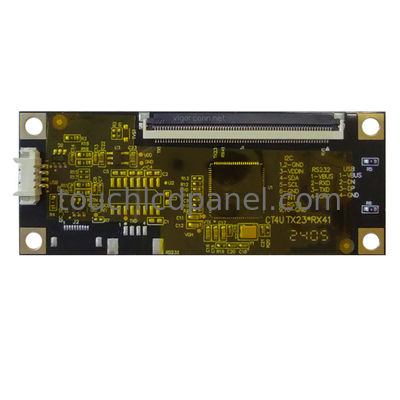

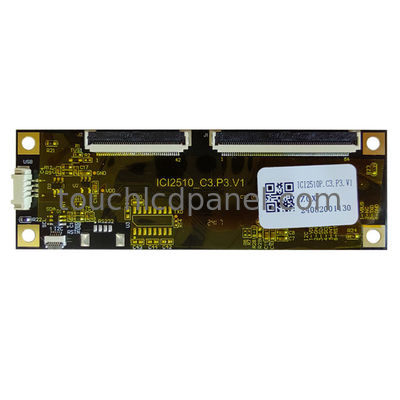

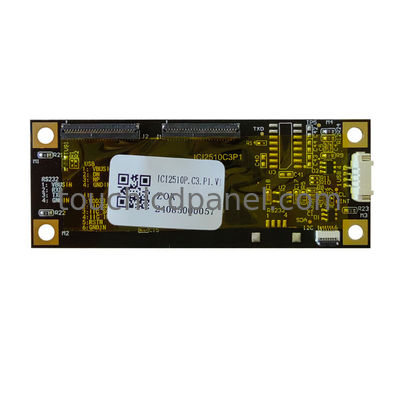

ILI2511 ILI2510 Controller touch PCAP capacitivo progettato PCBA per PCAP touchscreen computer

Marchio:	ILITEK
Numero di modello:	ILI2511 / ILI2510
MOQ:	50 pezzi
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Prodotto in Cina

Certificazione:

CE/ROHS

Articolo:

Controllo tattile PCAP

Interfaccia:

USB/RS232/IIC

Supporto OS:

Windows, Android, Linux, Mac

Voltaggio di ingresso:

3.3~5.5V, tipico 5V

Tempo di risposta:

<10ms>

Temperatura di funzionamento:

-20~70 gradi Celsius

Evidenziare:

Controllo tattile PCAP

Controllatore a contatto capacitivo

ILI2511 pcap touch controller

Descrizione del prodotto

ILI2511 e ILI2510 PCAP touch controller PCBA per PCAP touchscreen computer

Descrizione

ILI2510 o ILI2511 è un controller dotato di un singolo chip per sensori touch capacitivi ottimizzato per applicazioni POS, ATM e Industrial Capacitive Touch Panel.Integra il Capacitance to Digital Converter (CDC) ad alta velocità, complessivamente 65 canali (ILI2511) o 99 canali (ILI2510) compresi i canali di guida e di rilevamento ad alta tensione, il regolatore della pompa di carica ad alta tensione,regolatore ad alta tensione e microcontrollore ad alte prestazioni a 32 bit (MCU)Al fine di ridurre al minimo i costi di progettazione del sistema, ILI2511/ILI2510 integra anche un regolatore USB da 5V a 3.3V a basso consumo e supporta il funzionamento dell'alimentazione di ingresso da 1.8V/3.3V per I2C, SPI, UART, GPIO.Con pacchetto compatto QFN-88, la dimensione del pacchetto ILI2511 è di 10 mm*10 mm*1 mm e il passo del pad è di 0,4 mm, e la dimensione del pacchetto ILI2510 è di 7 mm*7 mm*1 mm e il passo della palla è di 0,5 mm. Sia ILI2511 che ILI2510 soddisfano tutti i sistemi Windows 8.1 e Windows 10 con la migliore esperienza tattile dell'utente e prestazioni di resistenza al rumore più elevate.

Caratteristiche

Canali per ILI2511: 65 canali per il pannello sensoriale capacitivo con assegnamento flessibile di canali di guida o di rilevamento (numero di canale Max TX è 42 e numero di canale Max RX è 41)
Canali per ILI2510: 99 canali per il pannello sensoriale capacitivo con assegnamento flessibile dei canali di guida o di rilevamento (numero di canale Max TX è 54 e numero di canale Max RX è 63)
tensione di azionamento programmabile per i canali di azionamento
Controller di pompa di carica ad alta tensione con regolatore ad alta tensione programmabile
Convertitore ADC ad alta velocità
Funzione di calibrazione di base di supporto
Sostenere il rilevamento della capacità reciproca e il rilevamento dell'autocapacità
USB integrato da 5V a 3.3V Low Drop-out Regulator e supporto a 1.8V e 3.3V VDDIO per I2C, SPI, UART, GPIO
Funzione integrata di trattamento del rumore
Supporto IEC 61000-4-6 (prova CS), livello 3: 10Vrms
Microcontrollore ad alte prestazioni integrato a 32 bit (MCU)
Circuito di rilevamento di basso livello di tensione di ingresso
Potenza della tensione di ingresso sul circuito di ripristino
Guida a rilevamento della capacità reciproca: da 1pF a 4pF

ILI2511 è principalmente per dimensioni inferiori a 15,6 pollici e ILI2510 è principalmente per dimensioni inferiori a 23,8 pollici.
